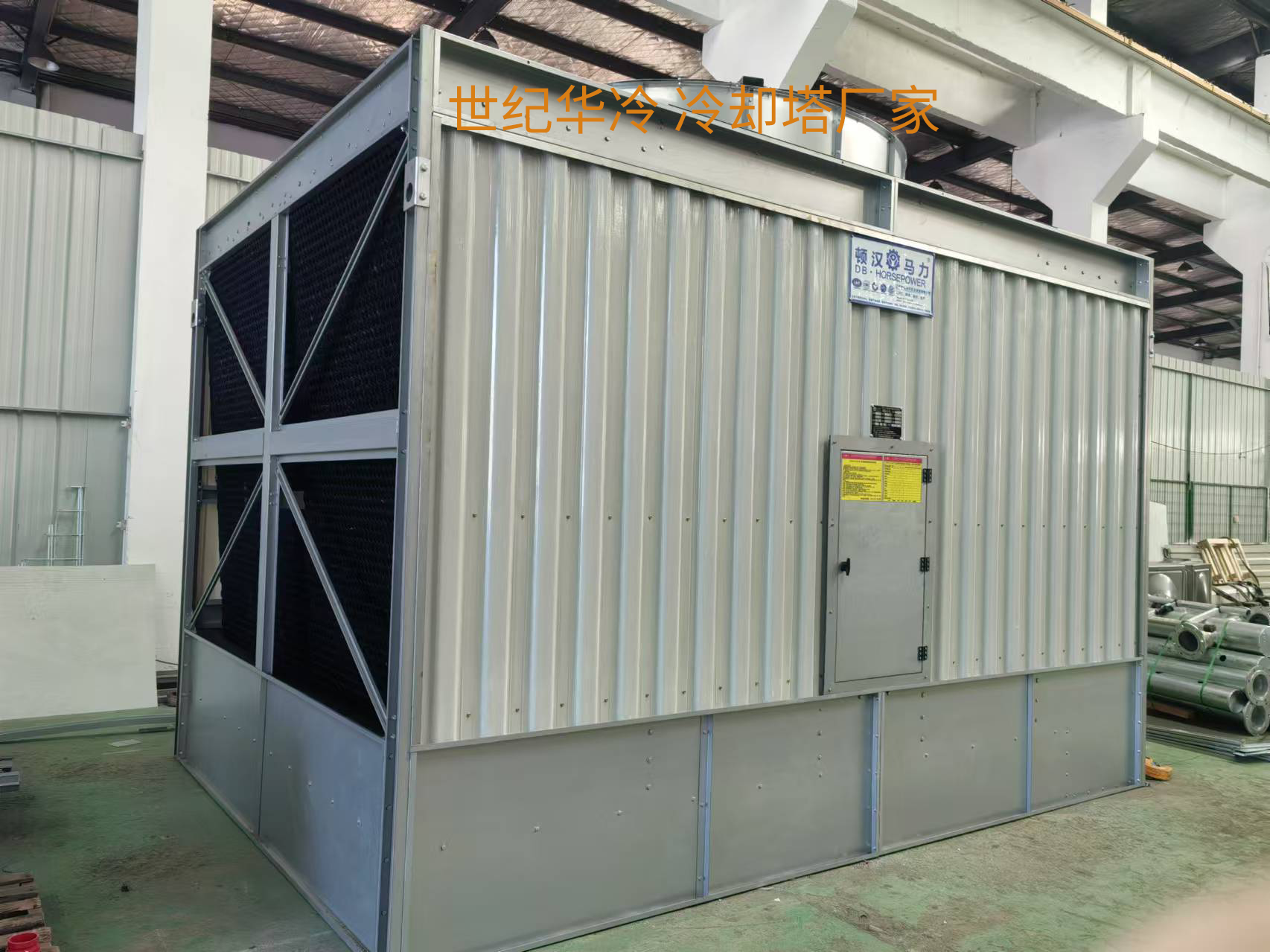

世纪华冷-方形横流冷却塔  简介

1. GTX-H开式冷却塔核心优势

材质可靠
外壳选用韩国浦项钣金 / 攀钢 SS304L 模压板材，底座经喷砂除锈 + 环氧煤沥青防腐，搭配防腐 FRP 风筒 / 水板；关键部件（不锈钢传动轴、浮球阀等）采用高端材质，散热部件为全钢真空成型，兼顾强度与耐腐蚀性。
结构灵活
内部设专用检修通道，风机 / 电机底座支持微调，维护操作便捷；支持单塔独立运行或多塔并联组合，适配不同水量需求，节省占地且布局灵活。
高效节能
通过优化塔型 + 低阻填料 + 流体力学风筒 + 高效风机，大幅降低整塔阻力，实现风机低功率运行；高效收水器使飘水损失≤0.001%（远优于国标），长期节水效果显著。
散热出色
采用花兰式 / ABS/PP 三溅低压喷头，布水均匀细密、口径大不易堵且自带自排功能；搭配低阻散热片，提升热交换效率的同时降低风阻，适配高水温、大水量场景。
运维便捷
配置正泰 / 施耐德电控箱，支持远程控制设备启停，自带故障报警与状态指示灯；进出水管集中布置，简化配管流程，减少施工工时与成本。
低噪安全
采用低噪声风机、电机、减速器，从源头控噪；配备碳钢热镀锌防护罩防杂物入侵，诱导型风筒减少空气回流渗漏，整体运行稳定环保。

2. GTX-H开式冷却塔应用领域

冶金领域：冶铜、冶钢（高炉、连铸结晶器）相关冷却需求。
工业加热 / 热处理领域：中频感应加热器、淬火工艺、真空炉冷却。
电力与通用机械领域：电力设备、空压机系统冷却。
建筑与舒适系统领域：中央空调及辅助冷却场景。
化工与特种领域：化工换热器、特种设备、水源式冷却需求。
其他工业领域：铸造、锻造、食品加工等行业的通用冷却需求。

3. GTX-H开式冷却塔冷却基本原理

GTX-H开式冷却塔是利用空气同水的接触（直接或间接）并喷淋填料降温散热，并通过风机把热量带走来冷却水的设备，以水为循环冷却介质。
GTX-H开式冷却塔主要由喷淋填料系统、喷淋水循环系统、集水器系统、控制系统、壳体和框架及风机等六部分组成。
软水在主循环泵的驱动作用下由冷却塔的喷淋填料系统内进行开式循环，热量传递填料表面、喷淋水从塔上部垂直落下、集水器系统洒在填料系统外表面形成均匀的水膜、受热后形成饱和温热蒸汽，新鲜空气由塔体下方的进风口进入塔内，气流与水流正交、喷淋水在循环的过程中喷洒在填料系统表面进行蒸发热交换，热量由风机排出大气层。降低循环水温度，有两种换热即冷空气与冷却介质之间的热传导和喷淋水蒸发吸热的热交换，吸收热量，从而降低工作流体温度，饱和温热蒸汽由风机向上排出。

GTX-H方形横流冷却塔 设计工艺

Ø  外　壳：采用韩国进口浦项钣金/攀钢SS304L 模压板材。
Ø  检修维护：世纪华冷特有的设计，可进入设备内部检修通道。
Ø  进风格栅：世纪华冷特有的分别冷却喷淋水及冷却器的高效进风格栅（PVC材质）。
Ø  风　机：采用三防电机，电机防护等级为IP55级，绝缘等级F级。
Ø  风　筒：采用诱导型玻璃钢模压风筒，减少空气回流，减少渗漏。
Ø  防护罩：波纹式碳钢整体热镀锌防护罩，防止杂物进入风机。
Ø  喷淋头：新型花兰式喷嘴，水滴细，喷水均匀，布水面积大。

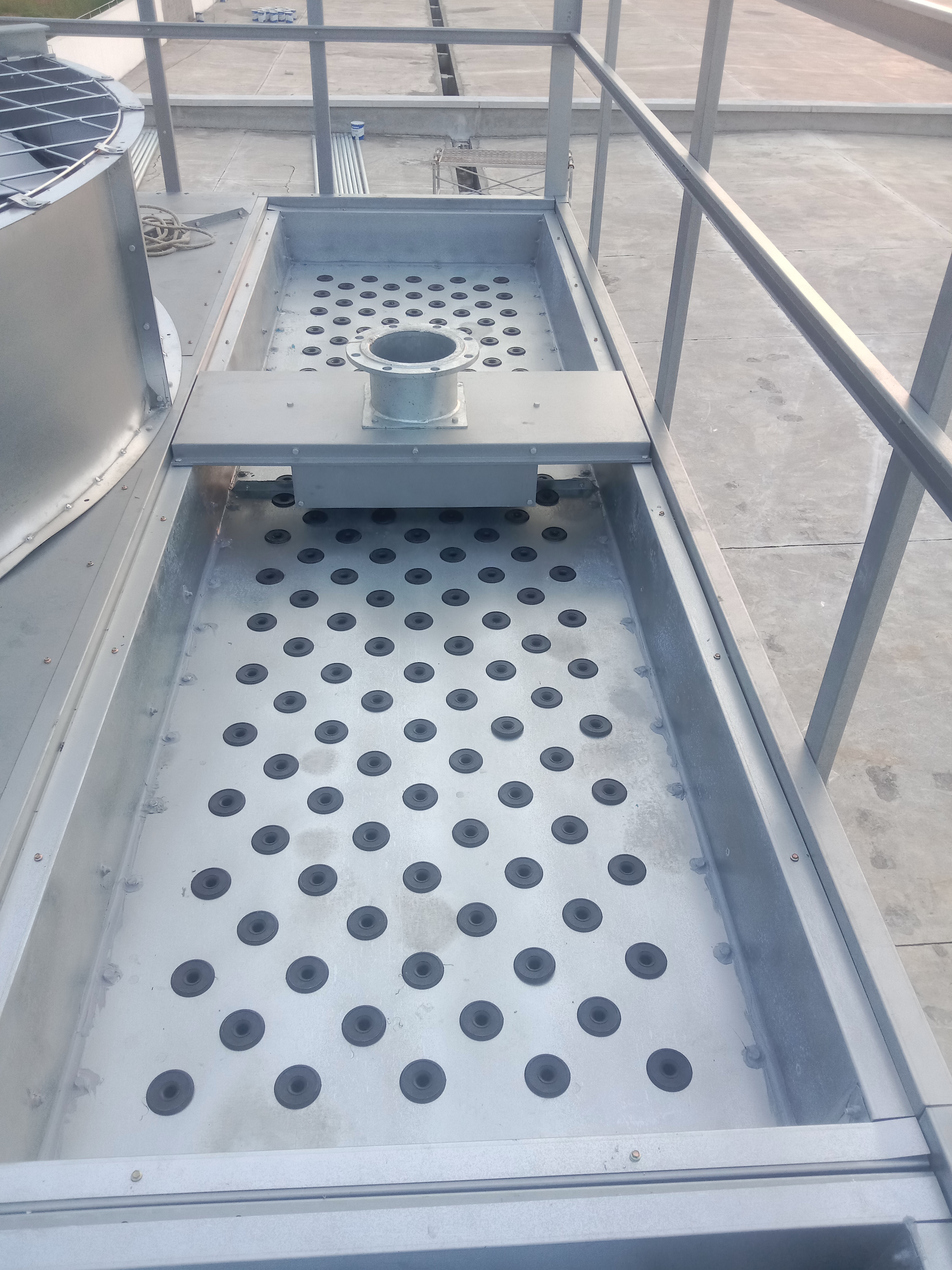

Ø  集水器：采用玻璃钢封闭式均流水盆设计
Ø  集水槽：集水量大，面积广，散热好，充分满足喷淋用水的技术要求。
Ø  浮球阀：304不锈钢制，保证水槽的储水量。
Ø  预冷填料：采用美国马力款散热填料，水的蒸发换热降低冷却水的温度，前面的挡水板有效降低了飘水损失。
Ø  电控箱品牌：正泰/施耐德。
Ø  远程控制：设有水泵、风机的启停按钮。
Ø  系统控制：系统运行故障报警系统。
Ø  指示灯：通电指示灯、运行、停机和故障显示的显示灯。

设备选材说明

世纪华冷
GTX-H 方形横流冷却塔系列是我公司集多年设计、制造、经不继改进、完善而形成的技术成熟、性能可靠的冷却设备，使产品质量、技术性能始终处于同行领先地位。

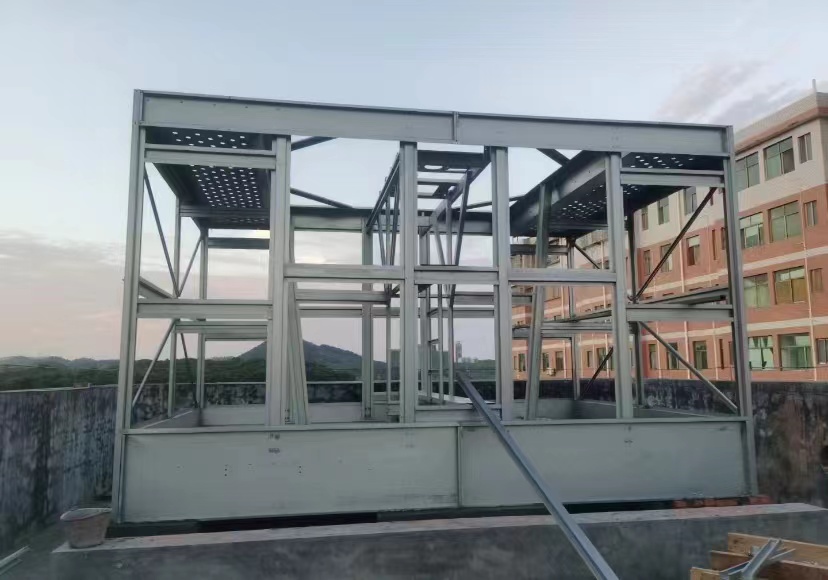

碳钢/韩国浦项/宝钢等厂家生产的钣金材质加强型底座，风机底座可圆周微调，并有防扭转挡铁，接触面精加工，电机底座设有横竖微调孔，保证调试维修十分方便，喷砂除锈，环氧煤沥青防腐。

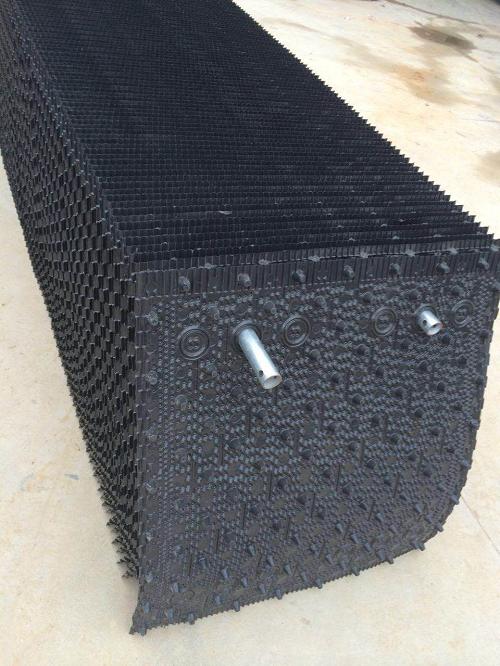

采用热力性能高、不易堵塞的PVC材质,美国马力款填料，片材理化性能满足DL/T742-2001《冷却塔塑料部件技术条件》的要求。

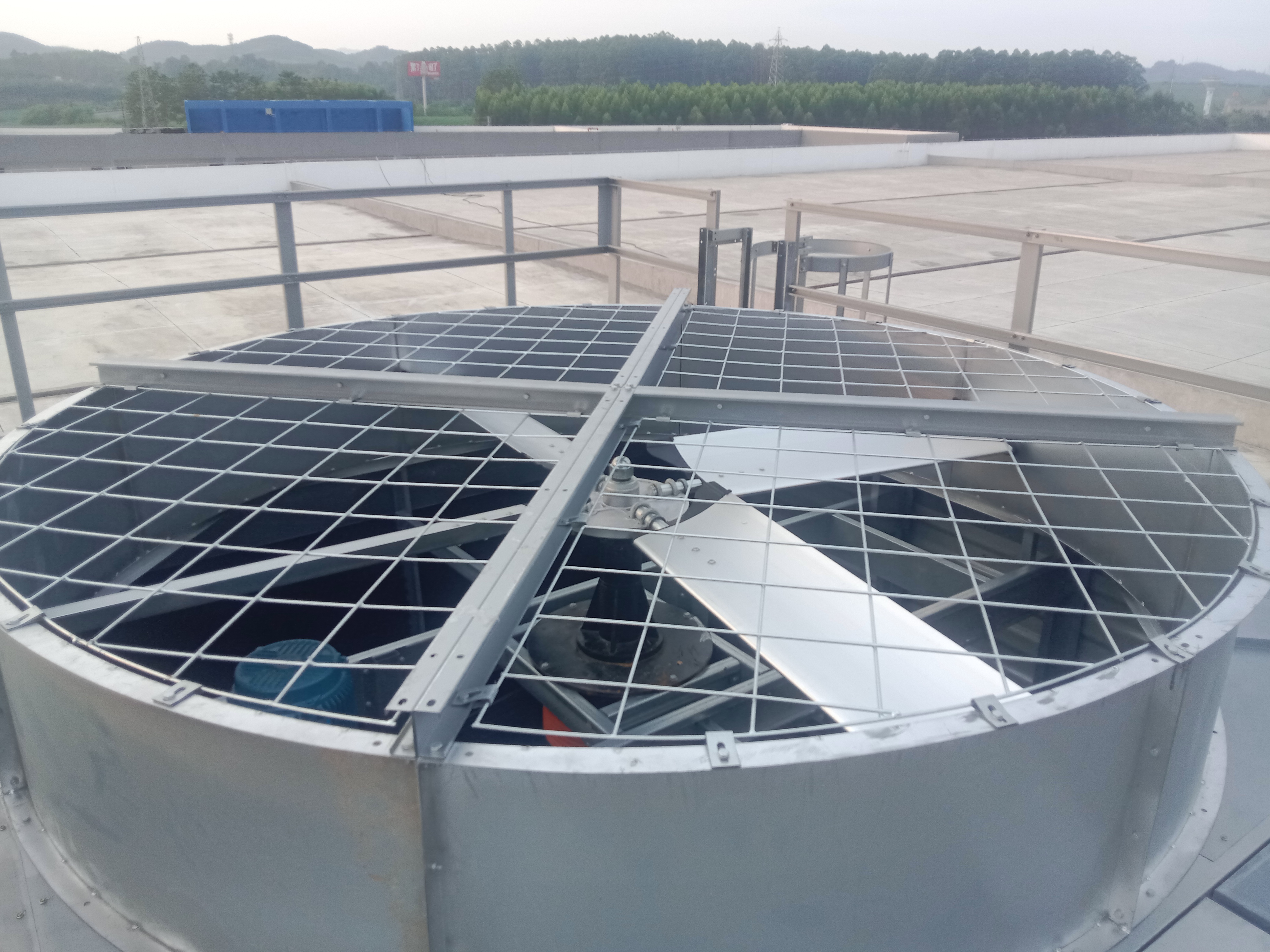

采用机翼型，采用德州贝诺/河北冀力风力设备的优质冷却塔专用轴流风机, 0Cr18Ni9不锈钢材质传动轴。

全镀锌钢构风筒。

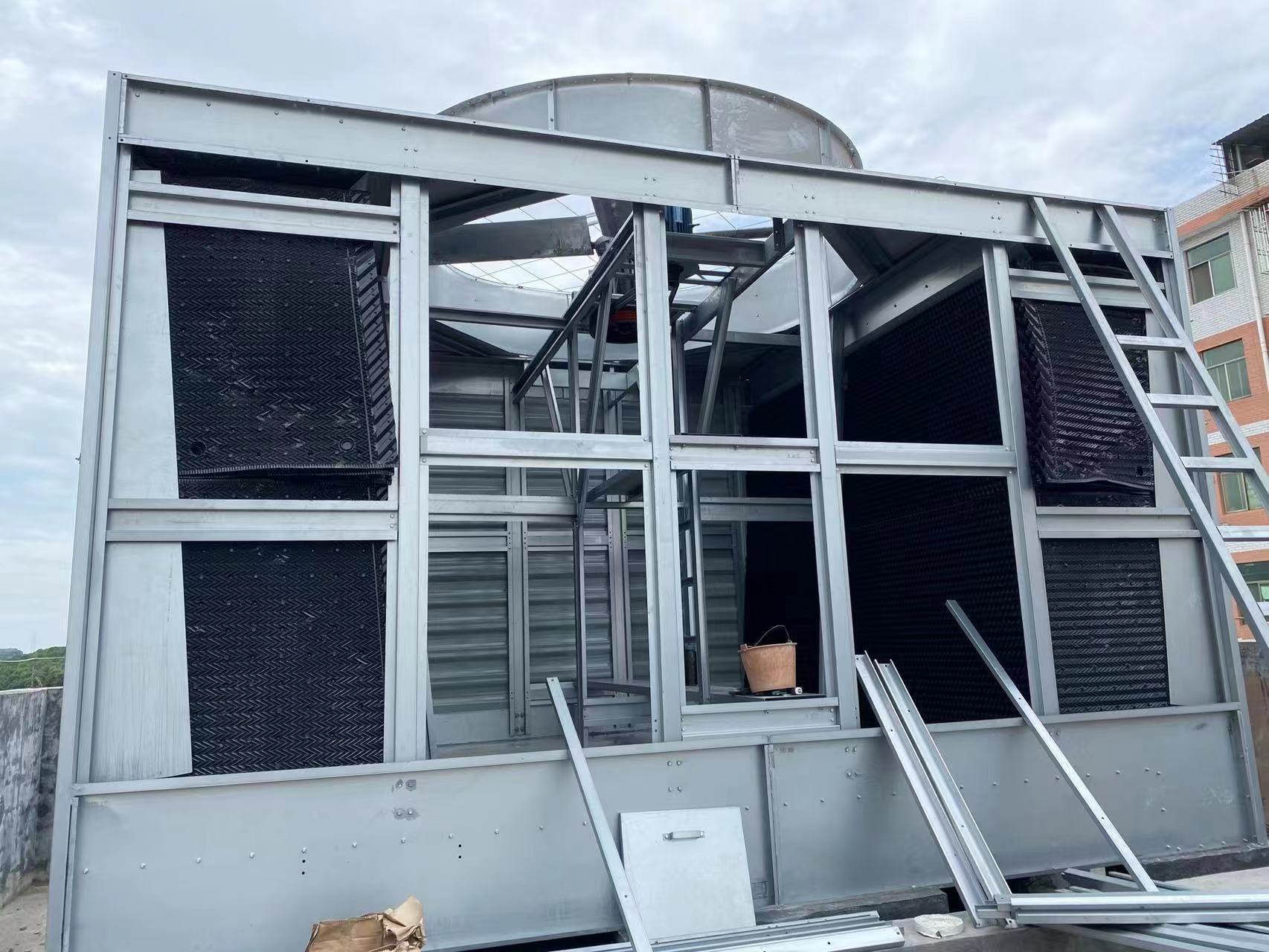

内部结构采用简单实用型世纪，具有大空间。储水空间大，更便于检修及维护等特点。

喷淋系统采用ABS/PP材质的三溅低压喷头，口径大，不堵塞；喷水均匀，无中空现象；水呈雾滴状喷出，不影响配风的均匀度；适用水力负荷范围宽，具有自排功能，喷头与配水管的连接为丝扣连接，可确保系统长期安全运行。

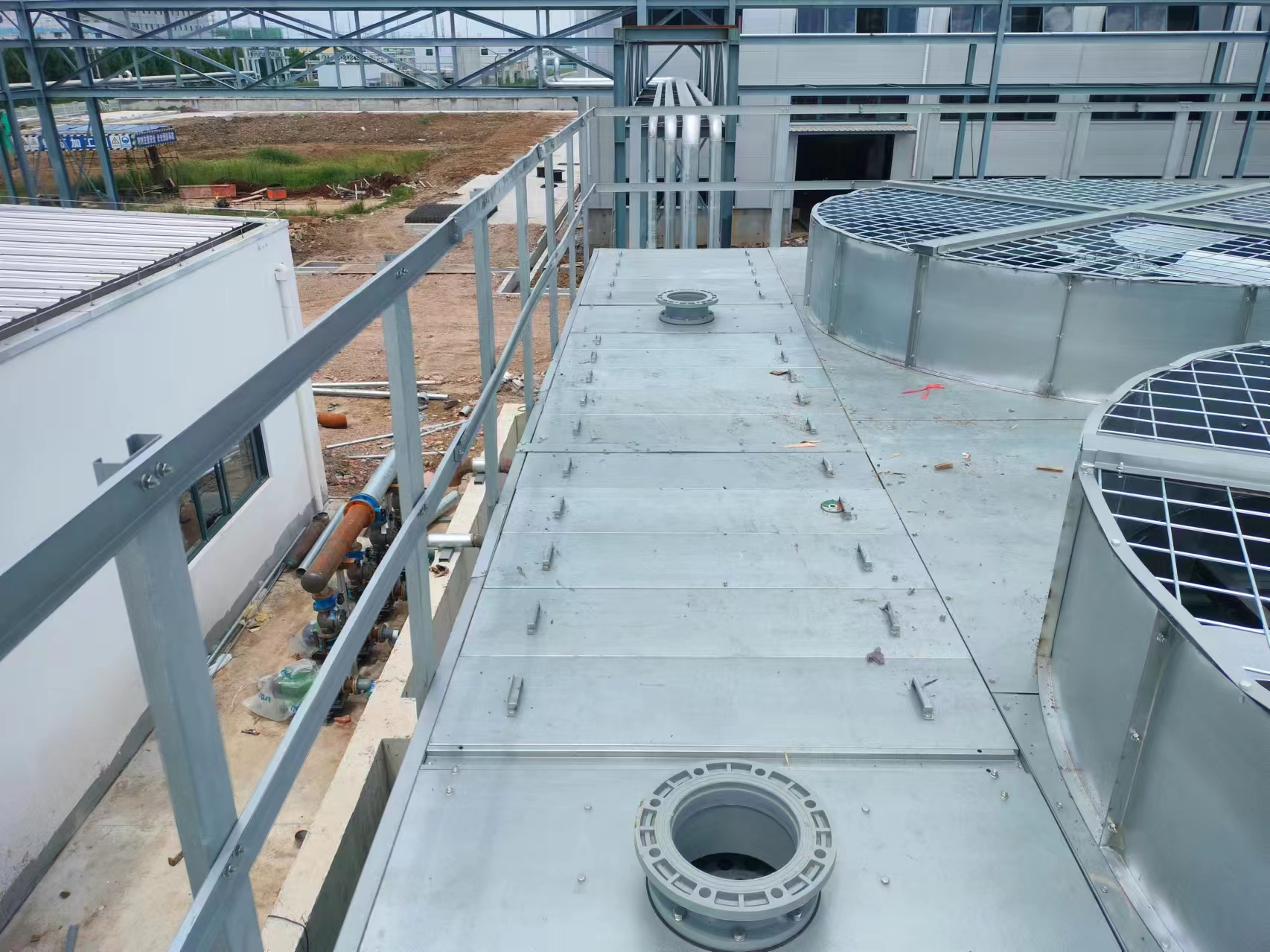

热水盆盖板 。
