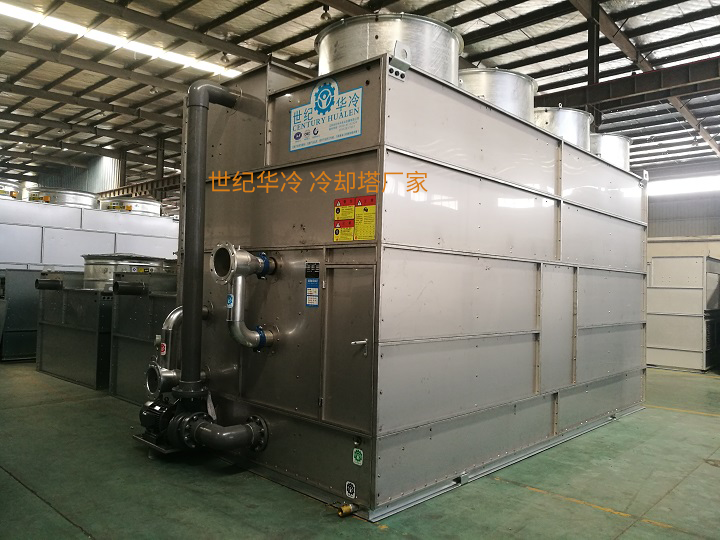

世纪华冷 -闭式横流冷却塔简介

1. 闭式冷却塔核心优势

---封闭式循环横流冷却系统---
稳定
闭式冷却塔循环水通常采用软水闭路循环，高温时没有水垢生成，有效防止电炉因过热而逐渐损坏。通过参数设定以及报警系统，确保冷却过程的平稳与冷却效果的明显。
节水
闭式冷却塔与传统敞开式冷却塔相比实现了冷却水（纯净水）的全封闭内路循环，不需要挖水池，移址方便。在水资源缺乏的地区尤其适用。
节能
闭式冷却塔可以根据环境温度变化调节风量与喷淋量，控制风机与喷淋系统的启停，最大程度实现冷却过程的高效与节能。
环保
闭式冷却塔通过全封闭内路循环保护了循环水不被污染，可持续使用。由于喷淋水的蒸发量少，极大地保护了大气层环境。不会通过水基细菌对塔体周围人群构成健康威胁。
更长的使用寿命
公司设计生产的闭式冷却塔通过采用优质金属结构材料，极大提高了设备的抗腐蚀性，如果维护得当，通常其使用寿命可达8-10年，维护少，费用低。

2. 闭式冷却塔应用领域

冶金领域：冶铜、冶钢（高炉、连铸结晶器）相关冷却需求。
工业加热 / 热处理领域：中频感应加热器、淬火工艺、真空炉冷却。
电力与通用机械领域：电力设备、空压机系统冷却。
建筑与舒适系统领域：中央空调及辅助冷却场景。
化工与特种领域：化工换热器、特种设备、水源式冷却需求。
其他工业领域：铸造、锻造、食品加工等行业的通用冷却需求。

3.闭式冷却塔冷却基本原理

封闭式冷却塔，是一款集冷却器与湿式冷却塔核心优势于一体的蒸发式冷却设备，采用卧式结构设计，实现工艺流体与空气的完全隔离换热。工艺流体在专用管道内稳定流动，空气在管道外侧高效流通，两者互不接触，从根源上保障工艺流体水质洁净，避免杂质污染影响生产流程。
作为传统冷却塔的升级迭代产品，该设备运行时，塔底蓄水池内的循环水由循环泵抽取后，会被精准输送至管道外侧并均匀喷淋，形成细密水膜。这层水膜能大幅增强管内外传热传质效率，即便工艺流体与管外空气不直接接触，仍可通过喷淋水的蒸发潜热实现高效降温，为工业生产中的温度控制提供稳定保障。

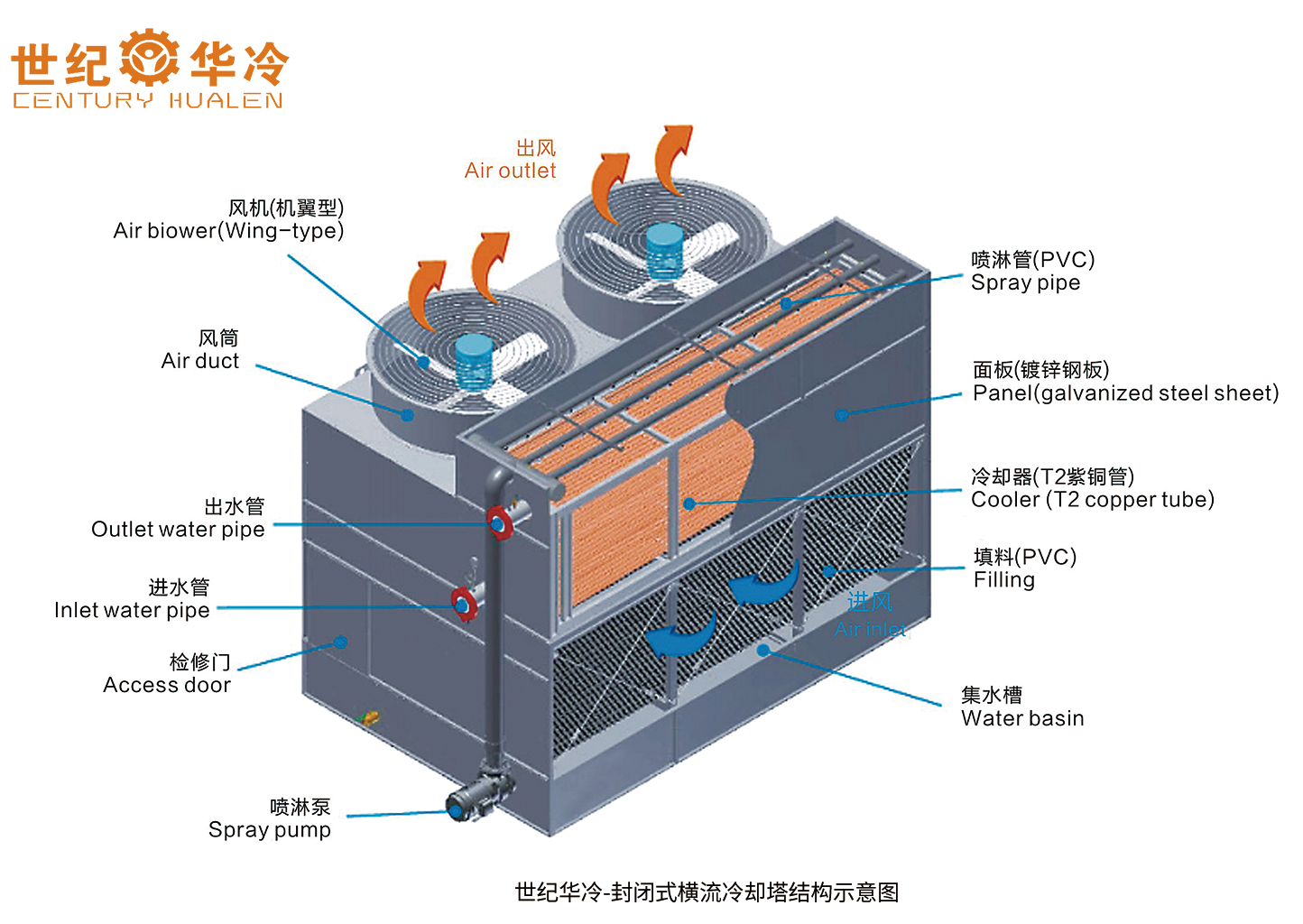

BHL-H闭式横流冷却塔设计工艺

Ø  外　壳：1：韩国浦项镀镁铝锌钣2：攀钢/宝钢304L不锈钢钣金 3：宝钢镀铝锌钣。
Ø  检修维护：世纪华冷特有的设计，可进入设备内部检修通道。
Ø  冷却器：304不锈钢管/T2脱氧紫铜管；盘管的规格：φ19mm,设计成防冻型冷却器。
Ø  进风格栅：世纪华冷特有的分别冷却喷淋水及冷却器的高效进风格栅（PVC材质）。
Ø  风　机：采用三防电机，电机防护等级为IP55级，绝缘等级F级。
Ø  风　筒：采用诱导型风筒，减少空气回流，减少渗漏。
Ø  防护罩：波纹式防护罩，防止杂物进入风机。
Ø  喷淋泵：采用大流量低扬程水泵，水压低，损耗少，不易者塞
Ø  喷淋头：新型花兰式喷嘴，水滴细，喷水均匀，布水面积大。
Ø  脱水器：回收不锈钢管表面的水形成的热蒸汽中的水分。
Ø  集水槽：集水量大，面积广，散热好，充分满足喷淋用水的技术要求。
Ø  浮球阀：304不锈钢制，保证水槽的储水量。
Ø  预冷填料：利用水的蒸发换热降低冷却水的温度，前面的挡水板有效降低了飘水损失。
Ø  电控箱品牌：正泰。
Ø  远程控制：设有水泵、风机的启停按钮。
Ø  系统控制：系统运行故障报警系统。
Ø  指示灯：通电指示灯、运行、停机和故障显示的显示灯。

设备选材说明

世纪华冷选用钣材料
BHL-N(H)系列产品外箱体一般采用：1：韩国浦项镀镁铝锌钣；2：攀钢/宝钢304L不锈钢钣金；3：宝钢镀铝锌钣，它是当今耐腐蚀性能最强的板材之一，在同等腐蚀条件下，使用寿命是普通镀锌板的3-6倍，使用寿命20年以上，并且具有阻热性强，耐热性高，外表美观等优点。

冷却专用风机(具体参数见表）
BHL-N(H)通风系统采用国内行业前三的风机厂家直供，前川/和美冷却塔专用铝合金轴流风机，前倾式风叶结构设计，流线型入口风筒，风阻小、风量大、噪音低、性能佳、效率高。无皮带传动的结构，减少了传动部件，并采用全封闭自冷式低噪音冷却塔专用电机，或西门子、佳木斯电机等，具有体积小、重量轻、启动性能佳、运行可靠、经久耐用等优点。

不锈钢表冷器（冷却盘管）
a. 冷却盘管应采用φ19mm、δ=1 mm的SS304L不锈钢U型管制作，每组换热管水侧水流方向应与管外空气流动方向形成风、水逆向流动。
b. 冷却盘管的支撑框架应采用SS304L不锈钢角铁焊接而成，其加工焊接工艺应满足国家有关金属加工和焊接标准的要求。支撑框架表面清理和涂层与冷却塔框架相同。
c. 冷却盘管进出水管的接口应采用法兰连接。
d. 每组换热管应先经过预检和压力实验，合格后再组装，冷却盘管组装完成后在水中进行1.6Mpa的气压实验，整塔成形后再进行1.2Mpa的水压保持实验，以确保无泄漏。
验，以确保无泄漏。

T2脱氧紫铜表冷器（冷却盘管）
a. 冷却盘管应采用φ19mm、δ=1 mm的T2脱氧紫铜U型管制作，每组换热管水侧水流方向应与管外空气流动方向形成风、水逆向流动。
b. 冷却盘管的支撑框架应采用SS304L不锈钢角铁焊接而成，其加工焊接工艺应满足国家有关金属加工和焊接标准的要求。支撑框架表面清理和涂层与冷却塔框架相同。
c. 冷却盘管进出水管的接口应采用法兰连接。
d. 每组换热管应先经过预检和压力实验，合格后再组装，冷却盘管组装完成后在水中进行1.6Mpa的气压实验，整塔成形后再进行1.2Mpa的水压保持实验，以确保无泄漏。
验，以确保无泄漏。

淋水填料
采用阻燃型改性P.V.C塑料S波薄膜型淋水填料，片距为30mm，阻燃氧指数大于40，填料片基片厚不低于0.40mm±0.05mm。具有良好的热力性能、很低的通风阻力性能、较高的冷却传热面积和效率、较好的阻燃性能，保证水气在填料里有足够的热交换时间。
淋水填料整体组装块强度好。填料采用穿接组装成块，填料穿杆采用PVC塑料材质。

配水系统
冷却塔配水均匀性是水气热交换的关键，影响 20% 整塔冷效，配水性能决定空气分配均匀性与填料冷却作用；配水系统采用全管式环状管网，占通风面积少、阻力小。
配水喷头为低压三溅直流式防松花兰喷头，由喷嘴、三层溅水盘、特制接头组成，材质为ABS塑料一次注塑成型，强度高、寿命长；额定流量 60%～140% 时布水均匀，水压低、适应范围大、不易堵、无中空，阻力＜0.04MPA。

我公司生产的闭式冷却塔中的紧固件全部采用镀锌紧固。螺栓的耐腐蚀性及钢性是普通螺栓所无法比拟的。这样给闭式冷却塔的长期稳定工作带来了有效保证，同时为流动施工的用户需经常搬运吊装产品提供可靠的保障。

喷淋水泵（具体参数见表）
a、体形小巧安装体积小，重量轻，管道直线型，可方便地安装在管路中间
b、静音设计电机采用低噪音全封闭防溅防尘室外型电机，室内外均可安装
c、防止漏水由于采用机械密封，所以防止了漏水，并且耐久使用，易于保养维护
d、防锈处理 LP泵施环氧树脂涂饰，LPP泵采用铸铁泵体，因此发挥了极大的防锈效果
e、构造坚固 LP和LPP的泵体都是采用精密铸造，坚固而且使用寿命长，因此作为循环泵的使用。

辅机（补水箱）
水箱采用304不锈钢材质。热镀锌件辅材，循环水泵采用基本采用国内优质水泵，也会配置世纪华冷旗下品牌：华冷泵业水泵，内设液位报警。有效节能控制需水量。同时也保证了水泵正常工作时不会导致缺水。

电控箱采用钣金烤漆箱体。正泰或施耐德电器，防水、防腐、防尘。配置西门子PLC上微机操控系统。具有手动模式及自动模式。全时监控各水温参数及设备运行情况。有效提供车间产能保证。

产品实拍：客户使用现场案例

A:冶铜、冶钢领域使用

B:中频、淬火、真空炉领域使用

C:中央空调、辅助冷却、空压机系统、电力系统等领域使用

D:化工、特种设备、水源式冷却等领域使用

华冷生产车间简图介绍
